胀紧套（免键轴套）AD-N系列
2021/4/21 22:22:16 浏览：
- 品牌： 日本椿本(TSUBAKI)
- 型号： AD-N
- 注：可提供二维、三维图纸、彩页等资料！
产品介绍
传递大容量扭矩类型
- 标准规格
- 无电解镀镍规格
AD-N系列制品符合RoHS指令
胀紧套安装方法、拆卸方法视频
请点击此处查看安装方法、拆卸方法视频
1．特点
- 传递扭矩能力是AS系列的1.5～3倍。
- 有定心功能，无需对轮毂进行导向部的加工。
- 具有与AS系列产品同样的内外径，可对复数使用制品进行替换。
- 还有最适于在无尘室中有大扭矩需求的无电解镍规格品。

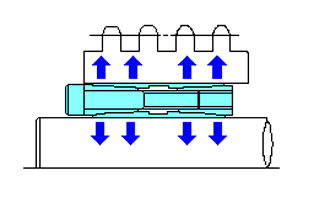

2．构造

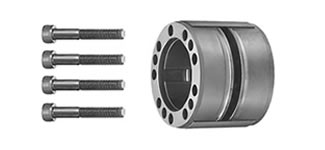

AD-N系列品中除螺栓以外的部件为一体式结构，顾客无法将螺栓以外的部品进行拆解。
发货时无螺栓插入的螺纹孔为拆卸孔。
3．机型标准规格
- [标准规格]
- [无电解镍规格]
| 型号 | 适用轴径 | 传递扭矩 | 详细数据 | |
|---|---|---|---|---|
| N・m | kgf・m | |||
| AD-N系列 | φ19～φ300 | 382～429000 | 39～43800 | 请点击此处查看型号一览表 |
| 型号 | 适用轴径 | 传递扭矩 | 详细数据 | |
|---|---|---|---|---|
| N・m | kgf・m | |||
| AD-N-KP系列 | φ50～φ100 | 4210～26500 | 430～2700 | 请点击此处查看型号一览表 |

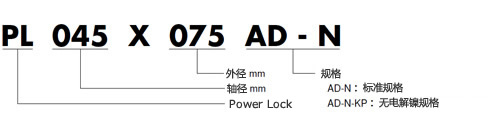

4．型号表示举例
