蜗轮蜗杆减速机 SW・SWM系列

2021/4/11 11:02:36 浏览:
  • 品牌: 日本椿本(TSUBAKI)
  • 型号: SW・SWM
  • 申请产品资料
  • 注:可提供二维、三维图纸、彩页等资料!
产品介绍
同EW一样的高度平衡性蜗杆,被装入在可轴上安装·法兰安装的专用箱体内。为装置的简约化作出贡献。

输出轴分为实心轴·空心轴两类,还备有动力锁·锥形套等形式。节约组装工时。

1.特点

  • 能力、效率&成本的高度平衡

  • 能过轴上安装&法兰安装使装置设计为更为简约化

  • 小形~中型尺寸(芯间距80mm~200mm)商品齐全

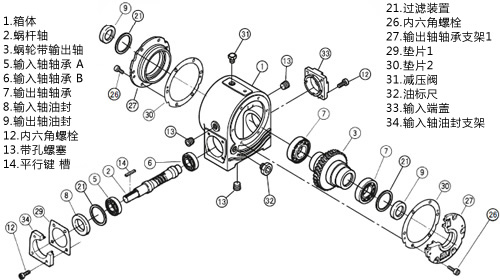

2.构造(SW80~200)

本图为代表案例

3.型号表示举例(一段减速的场合)

  • 无电机

  • SW     100     B     40      LF
                        (1)         (2)        (3)        (4)

  • 帯TOP RUNNER电机

  • SWMR     100      V     60     SRF     220     B     V
                                  (1)          (2)        (3)           (4)             (5)           (6)     选项
    (1) 尺寸

SW: 80, 100, 125, 150, 175, 200

SWM: 80, 100, 125, 150

(2) 安装方向

T: T型

B: B型

V: V型

(3) 减速比

10: 1/10, 15: 1/15, 20: 1/20, 25: 1/25,

30: 1/30, 40: 1/40, 50: 1/50, 60: 1/60

(4) 轴配置

(5) 电机容量(三相)

010: 0.1kW, 020: 0.2kW, 040: 0.4kW

075: 0.75kW, 150: 1.5kW, 220: 2.2kW

370: 3.7kW, 550: 5.5kW

(6) 电机安装

无代号: 带高效率电机 (0.75kW~5.5kW) 例: 075V

B: 带高效率电机 刹车的电机出货 (0.75kW~5.5kW)

S: 带标准电机出货

SB: 带标准刹车的电机出货

SX: 客供电机,安装出货

Y: 电机在顾客处安装时

请在减速机选项符号前填入「-」(连字符)。

请将电机选配符号中填写在电机安装代号「S」「SB」之后。

4.型号表示举例(高减速的场合)

  • 无电机

  • SW      100      B      1200     R-LF     -      K
                         (1)          (2)            (3)               (4)                     选项
  • 带电机

  • SWM     100      V     1500     L-RF     020     SB     V
                                 (1)         (2)            (3)               (4)                (5)          (6)        选项
  • 帯高效率电机

  • SWMR     150     B     300     L-RF     370       _
                                    (1)         (2)          (3)             (4)              (5)            (6)
    (1) 尺寸

    80, 100, 125, 150, 175, 200

    (2) 安装方向

    B: B型, V: V型

    (3) 减速比

    100: 1/100, 150: 1/150, 200: 1/200,

    250: 1/250, 300: 1/300, 400: 1/400,

    500: 1/500, 600: 1/600, 800: 1/800,

    1000: 1/1000, 1200: 1/1200, 1500: 1/1500,

    1800: 1/1800, 2400: 1/2400, 3000: 1/3000,

    3600: 1/3600,

    (4) 轴配置

    (5) 电机容量(三相)

    010: 0.1kW, 020: 0.2kW, 040: 0.4kW, 075: 0.75kW,

    150: 1.5kW, 220: 2.2kW, 370: 3.7kW, 550: 5.5kW

    (6) 电机安装

    无代号: 带高效率电机 (0.75kW~5.5kW) 例: 075V

    B: 带高效率电机 刹车的电机出货 (0.75kW~5.5kW)

    S: 带标准电机出货

    SB: 带标准刹车的电机出货

    SX: 客供电机,安装出货

    Y: 电机在顾客处安装时

    请在减速机选项符号前填入「-」(连字符)。

    请将电机选配符号中填写在电机安装代号「S」「SB」之后。

    使用型号导航可自动合成型号

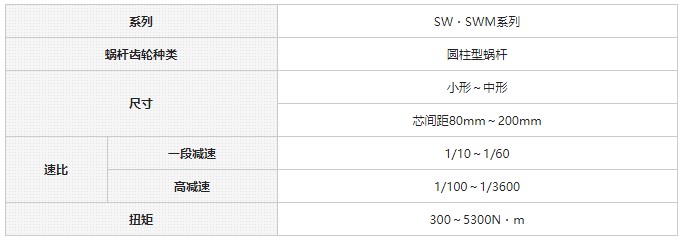

5.产品参数
